LK-NY55T Высокомощный DWDM-передатчик
- Высокая выходная мощность до 100 мВт
- Низкий относительный уровень шума (RIN)
- Высокоинтегрированная модульная упаковка
- Высокая надежность
- Дополнительная длина волны ITU
Описание товара:
Передатчик LK-NY55T в первую очередь построен на основе мощного лазера с распределенной обратной связью (DFB), дополненного автоматической схемой управления оптической мощностью, автоматической схемой управления температурой, схемой преобразования стабилизации напряжения, схемой мониторинга и индикации. Устройство предназначено для охвата таблицы длин волн каналов ITU для приложений Dense Wavelength Division Multiplexing (DWDM), обеспечивая совместимость с широким спектром.
Он может достигать максимальной выходной мощности 100 мВт при сохранении низкого относительного уровня шума интенсивности, модуль также демонстрирует превосходную стабильность выходной длины волны, критически важный параметр для надежной оптической связи. Передатчик работает от одного положительного источника питания и остается стабильным в диапазоне напряжений от +7 В до +36 В. Кроме того, передатчик LK-NY55T оснащен функцией индикации, которая сигнализирует о нормальной работе как источника питания, так и выходной оптической мощности.
Технические спецификации
Абсолютные максимальные значения
| Параметр | Символ | Минимум | Тип. | Максимум | Ед. |
| Температура хранения | TСТГ | -40 | +25 | +85 | ℃), |
| Рабочая температура | TC | -20 | +25 | +70 | ℃), |
| Напряжение | Vin | +7 | +12 | +36 | V |
Оптические и электрические характеристики (TC = 22±3℃)
| Параметр | Символ | Состояние | Минимум | Тип. | Максимум | Ед. |
| Длина волны | λ | - | - | Группа C | - | nm |
| Выходная мощность света | P | - | 40 | - | 100 | mW |
| Шум относительной интенсивности | РИН | - | - | -163 | -160 | дБн / Гц |
| Коэффициент подавления боковой моды | СМСР | - | 30 | - | - | dB |
| Дрейф длины волны в диапазоне TC | ΔλТОП | Т = ТOP | - | - | 50 | pm |
Источник питания (TC = 22±3℃)
| Параметр | Минимум | Тип. | Максимум | Ед. |
| Напряжение | +7 | +12 | +36 | V |
| Текущий(1) | 0.3 | 0.6 | 1 | A |
(1)Условие испытания: Vin=+12 В.

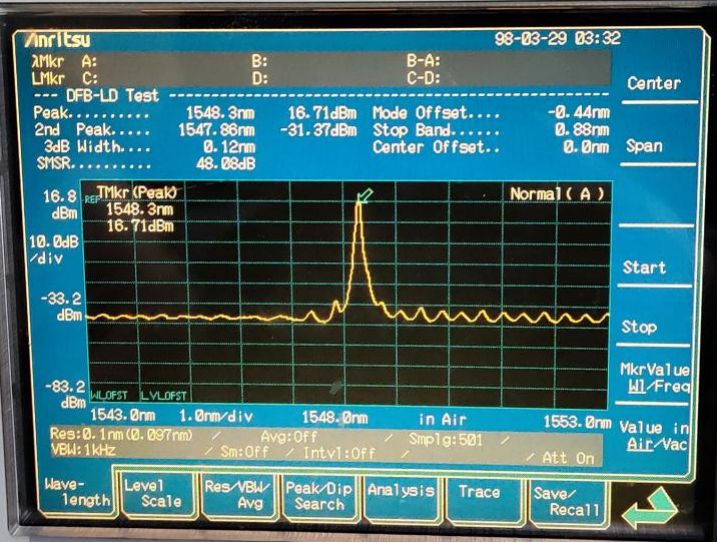

● Типичная спектрограмма
Рисунок 1. Типичная спектрограмма передатчика LK-NY55T
● Единица измерения: мм[дюйм]
Рисунок 2. Размеры передатчика LK-NY55T
ВЧ-разъем: SMA
Разъем питания: J30J-9-ZKP
● Контакт блока питания
| Параметр | Описание | ||||||||
| шпилька | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Напряжение | Вин | NC | GND | NC | |||||
● Информация о заказе
Лист 1：
| Code | Оптическая сила |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Лист 2:
| Code | Длина волны |
| 1 | 1550nm |
| 2 | Индивидуальный (МСЭ) |
Лист 3：
| Code | Тип волокна |
| PM1 | Панда волокно |
| PM2 | Эллиптическое волокно |
Лист 4：
| Code | Оптический разъем |
| CM | Индивидуальные |
| A | FC / APC |
Области применения
Оптоволоконная связь
Волоконно-оптическое зондирование
DWDM-система
Космическая оптическая связь
